Aufgabenstellung

Konstruktionswettbewerb 2012

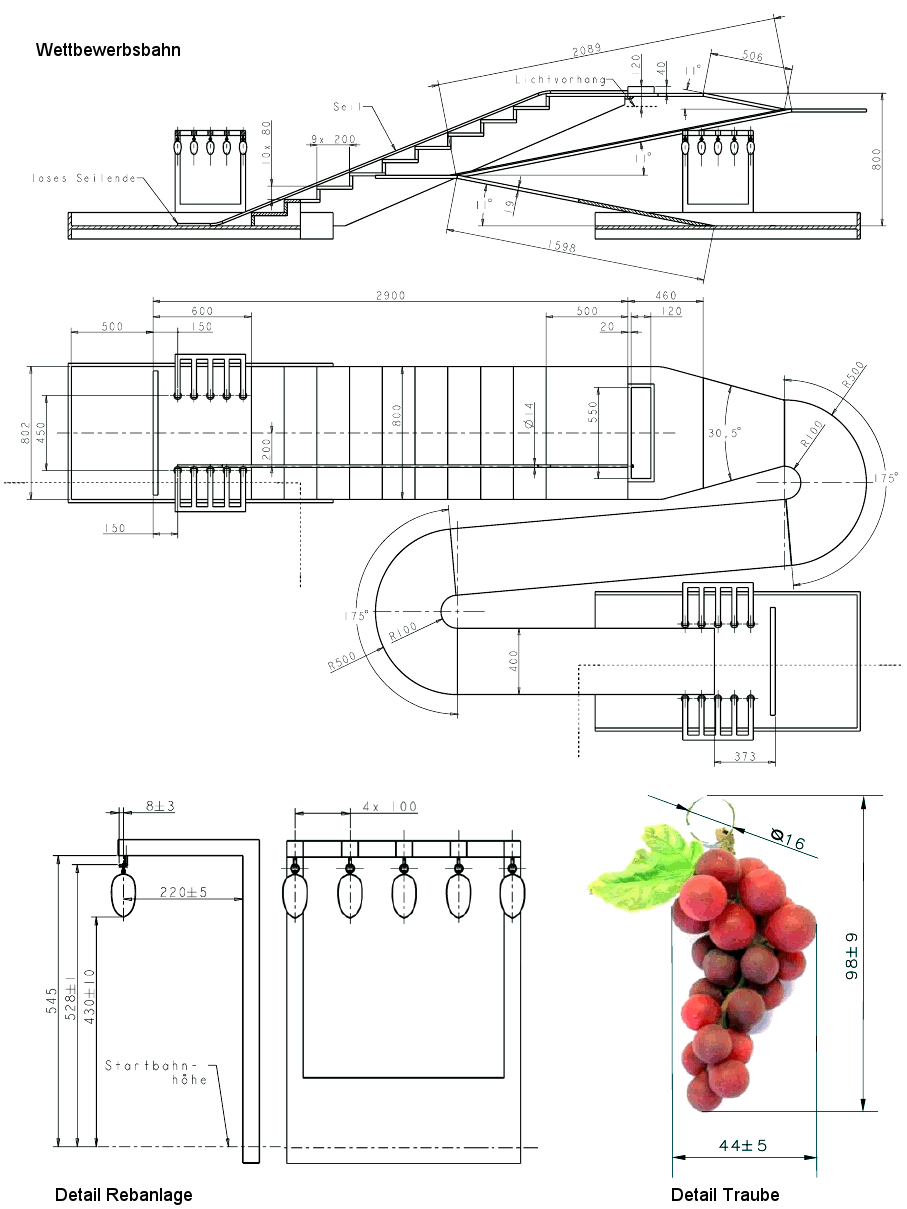

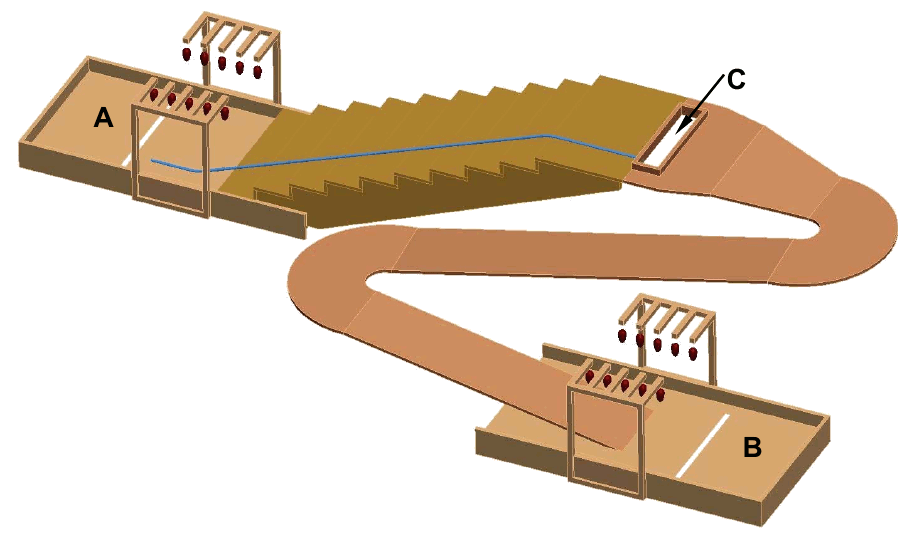

Es soll eine Maschine entwickelt werden, die am Startbereich A oder B hängende Objekte einsammelt und diese zu einer Abladestelle C befördert.

Folgende Einschränkungen müssen beachtet werden:

  • Das Startgewicht der Maschine darf maximal 3000 g betragen.
  • Beim Start dürfen die Abmessungen der Maschine einen Würfel mit der Kantenlänge von 450 mm nicht überschreiten.
  • Einzige zulässige Energiequellen sind vier Batterien des Typs LR6 oder R6 sowie die aus der Masse der Maschine resultierende potentielle Energie.
  • Die Spielbahn ist nicht ideal eben.
  • Die Maschine muss nach dem Start die Aufgabe selbständig und ohne Eingriff eines Bedieners ausführen.
  • Gegenstände und Personen dürfen von der Maschine nicht beschädigt werden!

Ablauf des Wettbewerbs:

Teilnahmeberechtigt sind alle Studierenden der Vorlesung Konstruktionslehre (Feinwerktechnik) IV der Universität Stuttgart im Sommersemester 2012.

Ablauf des Wettbewerbs:

  • Die Maschine wird von Hand vor die Startlinie auf dem Startbereich A bzw. B positioniert und beim Startsignal in Betrieb gesetzt.
  • Gemessen wird die Zeit zwischen dem Startsignal und dem Auslösen der Lichtschranke
  • Die Aufgabe muss innerhalb von 180 Sekunden erledigt werden.
  • Innerhalb der 180 Sekunden darf bei einer Fehlfunktion einer Maschine diese höchstens zweimal erneut gestartet werden. Ein Neustart ist nur zulässig, wenn die Lichtschranke noch nicht unterbrochen wurde. Die Zeitmessung läuft dabei weiter. Der Neustart erfolgt in der Ausgangssituation der Maschine Bereits geerntete Weintrauben müssen vor dem Neustart wieder aus der Maschine entfernt werden und dürfen nicht erneut an die Rebstöcke gehängt werden.
  • Im ersten Qualifikationslauf des Wettbewerbs wird zunächst eine Weintraube in ein an der Maschine befindliches Behältnis eingelegt. Die Maschine muss diese Weintraube vom Startbereich A bzw. B in die Öffnung der Abladestation C befördern. Die acht schnellsten Maschinen qualifizieren sich für den entscheidenden Endlauf. Die Startreihenfolge für den Hauptlauf wird in dieser Runde anhand der kürzeren Zeit festgelegt.

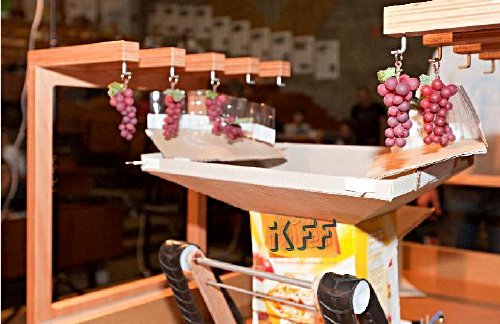

  • Im zweiten, entscheidenden Teil des Wettbewerbs hängen jeweils 10 Weintrauben an den Startbereichen A und B. Die Maschine muss möglichst viele Weintrauben ernten und diese in die Öffnung der Abladestation C befördern. Bewertet wird die Anzahl der in die Öffnung C abgeladenen Weintrauben. Bei Gleichstand entscheidet die kürzere Laufzeit.

Termin und Ort:

Der Wettbewerb fand am Tag der Wissenschaft an der Universität Stuttgart am 30. Juni 2012 um 13 Uhr im Hörsaal V7.02 (Pfaffenwaldring 7) statt.
